一種新型的回轉類產品，通常也叫回轉支承通常由蝸桿、回轉支承、殼體、馬達等部件構成。由于核心部件采用回轉支承，因此可以同時承受軸向力、徑向力、傾翻力矩。NFB回轉驅動跟傳統的回轉類產品相比，具有安裝簡便、易于維護、更大程度上節省安裝空間。該產品可以廣泛使用于重型平板運輸車、集裝箱起重機、隨車吊、高空作業車、巡日太陽能發電系統等工程機械及新能源領域。

回轉支承通常由蝸桿、回轉支承、殼體、馬達等部件構成。由于核心部件采用回轉支承，因此可以同時承受軸向力、徑向力、傾翻力矩。NFB回轉驅動跟傳統的回轉類產品相比，具有安裝簡便、易于維護、更大程度上節省安裝空間。該產品可以廣泛使用于重型平板運輸車、集裝箱起重機、隨車吊、高空作業車、巡日太陽能發電系統等工程機械及新能源領域。

回轉支承也叫回轉支承軸承，回轉驅動 ：

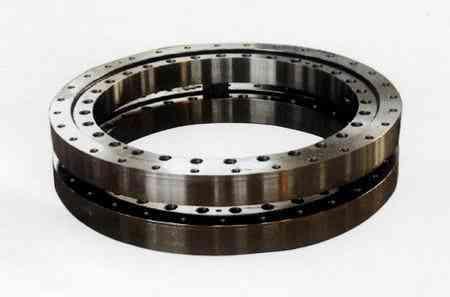

回轉支承軸承又叫轉盤軸承，有些人也稱其為：旋轉支承 、 回旋支承。

英文名字叫: slewing bearing 或 slewing ring bearing 又或 turntable bearing，

回轉支承在現實工業中應用很廣泛，被人們稱為：“機器的關節”，其主要應用在被廣泛應用于：汽車起重機、鐵路起重機、港口起重機、船用起重機、冶金起重機、集裝箱起重機、挖掘機、灌裝機、以及CT機駐波治療儀、航海儀、雷達天線座、導彈發射架、坦克、機器人以及旋轉餐廳等等方面。

回轉支承軸承具有以下部分型號（參照INA）：

■ 單排四點接觸球式回轉支承 （01 系列）

■ 雙排異徑球式回轉支承 （02 系列）

■ 單排交叉滾柱式回轉支承 （11 系列）

■ 三排滾柱式回轉支承 （13 系列）

■ 單排四點接觸球式回轉支承 （HS 系列）

■ 單排交叉滾柱式回轉支承 （HJ 系列）

■ 單排四點接觸球式回轉支承 （QU、QW、QN 系列）

■ 四點接觸式回轉支承 （VL 系列）

■ 四點接觸式回轉支承 （VS 系列）

■ 四點接觸式回轉支承 （V 系列）

■ 單排交叉滾子式回轉支承 （XS 系列）

■ 單排交叉滾子式回轉支承 （X 系列）

主要分為以下幾種常見的回轉驅動

單排四點接觸球式回轉支承，具有一排鋼球作為滾動體，鋼球之間有單個隔離塊。內、外圈為整體式，通過裝填孔來裝入鋼球。鋼球與滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩。

單排交叉滾柱式回轉支承與四點接觸球式回轉支承相似，只有一排滾動體，滾動體為短圓柱滾子；相鄰滾柱的軸線成90°交叉排列；內、外圈各有兩條滾道，滾道斷面為直線形。其中一半滾柱承受向下的軸向力，一半承受向上的軸向力。

雙排球異徑球式回轉支承由上、下雙排鋼球，內、外套圈，隔離塊和潤滑及密封裝置所組成。為了使回轉支承在主機上安裝以前，能夠成為一個完整組件，需要在圓周上配備幾個使上、下套圈相互結合起來的連接螺栓。為了調整回轉支承的游隙，在裝配時通過配磨端面來確定游隙。

三排滾柱式回轉支承，是一種具有高承載能力的回轉支承，主要應用于負荷較大的作業場合。由三個套圈組成，其中上、下套圈之間存在調整墊片，用以調整軸向游隙上、下兩排滾柱水平分布，用以承受來至兩個方向的軸向力以及傾翻力矩。徑向力則是由垂直布置的第三排滾柱承受。

輕型法蘭回轉支承具有與普通回轉支承相同的結構形式，不同的是此類回轉支承內外圈的截面為‘L’型。通常此類回轉支承的裝配高度不是很高，輕便的設計使得輕型法蘭式回轉支承被廣泛應用于食品機械、灌裝機械而、環保機械。此外，我廠還根據不同用戶的需求，對此類產品進行改造升級，使得內、外圈分別為兩段，因此用戶不必對主機做大范圍的修整，就可以實現對回轉支承備件的更換，這種新型回轉支承被稱為NFB哈夫式回轉支承。

回轉驅動裝置是一種新型的回轉類產品，通常由蝸桿、回轉支承、殼體、馬達等部件構成。由于核心部件采用回轉支承，因此可以同時承受軸向力、徑向力、傾翻力矩。NFB回轉驅動跟傳統的回轉類產品相比，具有安裝簡便、易于維護、更大程度上節省安裝空間。該產品可以廣泛使用于重型平板運輸車、集裝箱起重機、隨車吊、高空作業車、巡日太陽能發電系統等工程機械及新能源領域。

NFB掛車轉盤是我廠根據現行的JT/T651-2006標準，引進國外生產同類產品的先進工藝研發而成的。傳統的掛車轉盤，滾道部分不進行淬火處理，在實際使用中滾道很容易磨損，造成使用壽命縮短。為了提高滾道部分的耐磨性，我廠對所有的產品全部進行滾道硬化，硬度值可以達到HRC40~62以上(與材料有關)。這使得我廠產品無論從承載性、耐磨性、以及使用壽命上都有大幅度的提高，是其它同類產品無法超越的。
